回转式机械格栅

作者:德慧环保 日期:2017-06-16


    产品特点:

    该设备的优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好,在无人看管的情况下可保证连续稳定工作,设置了过载保护装置,在设备发生故障时,会产生声光并自动停机,可以避免设备超负荷工作。

本设备可以根据用户需要任意调节设备运行间隔,实现周期性运转;可以根据格栅前后液位差自动控制;并且有手动控制功能,以方便检修。用户可根据不同的工作需要任意选用。

    由于该设备结构设计合理,在设备工作时, 自身具有很强的自净能力,不会发生堵塞现象,所以日常维修工作量很少。



    技术参数及选型:

    1、设备和耙齿规格:

    设备规格按机宽尺寸分HG300-3600型。机宽超过1800mm,则做成并联机。栅隙分为2mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格,由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择栅隙。可根据用户需要选用材质为ABS工程塑料、尼龙、不锈钢的耙齿制作;主体框架有不锈钢材质和碳钢防腐两种。

    2、设备长短规格:设备标准沟深为1500mm,可根据用户需要及使用实际情况任意加宽、加长。

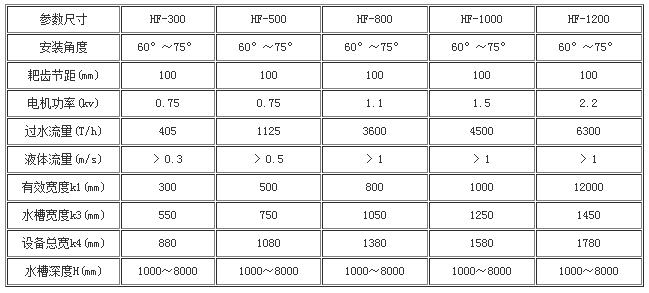

    产品规格:


    订货须知:

    订货需明确所需机械格栅的型号规格、机身长度、安装角度、栅隙、机架材质、齿耙材质、沟槽深度、宽度等。



    一、回转式格栅除污机产品安装调试说明

    1.本机起吊安装前应先检查各预埋钢板位置、尺寸设计要求,应保证:

    A.格删两侧面与井顶部平台面垂直,其垂直允差不超过20mm。

    B.格删井两侧面应平等,其平行度不超过20mm。

    C.带锚脚的两面三刀预埋钢板应与格删井顶部平台平。

    2.本机放入基础就位后,其安装角度应符合设计要求,保证本机的安装水平度小于1/1000mm,然后再拧紧地脚螺母。

    3.在通电运行之前,先用手摇把插入电机尾部方榫内(手摇把为选购件),按罩上箭头所示方向用手摇动电机,应无其他影响运转的因素存在。

    4.卸去罩放松涨紧的链轮,卸下减速机端链条,通电试运转,看减速机的转向是与罩上所示方向一致,严禁反转。

    5.用涨紧链轮调节器整链条的松紧度,并用涨紧螺杆调整耙齿链的松紧度。

    6.检查减速机的润滑油是否到油面线,不足时用N68号机械油加至油面线。

    7.装好罩,接通电源空载运转,应无抖动、卡阻及异常噪声,空载试运转后,再投入负载运行。



    二、常见故障及排除方法

    1.在运转中出现电机正常运转而耙齿不运转。

    故障原因:设备过载而导致过载销被切断。

    排除方法:⑴将罩卸去更换过载销。

              ⑵查清设备过载原因,主要看是否有杂物卡主耙齿。

              ⑶如有杂物卡主耙齿链,除去杂物后方可开机。

    注:更换过载销时,可参照过载销装配示意图。



    2.耙齿断裂、更换耙齿步骤

    ⑴用手摇把插入电机尾部方榫内,将断裂耙齿所在的耙齿轴摇至检修孔,或采用电控箱上的点动开关控制电机减速机,将断裂耙齿所在的耙齿运转至检修孔。

    ⑵卸去检修孔边板手把(参见回转式格删除污机检修图示)。

    ⑶用铁棒将耙齿链卡住。

    ⑷用卡簧钳将断裂耙齿所在的两根耙齿轴两端的卡簧卸去(卡簧部位见检修图示)。

    ⑸将两根耙齿轴抽出,除去断裂的耙齿,装上新耙齿,再将耙齿轴插入,依次将卡簧装上。

    ⑹装好检修孔边板手把即可。



    三、日常维护及保养

    1.在运转过程中,如有纤维杂物等缠绕阻塞耙齿链时,应及时清理,以免影响面器的正常运转。

    2.在机器正常运转时,每隔二个月,须用黄油枪在各润滑部位的油嘴中注一次钙基润滑油脂。

    3.减速器中的润滑油须定期更换,一般设备投入正常使用运转半个月后须更换新油。以后每隔三个月换一次油。平时应注意减速器油位。

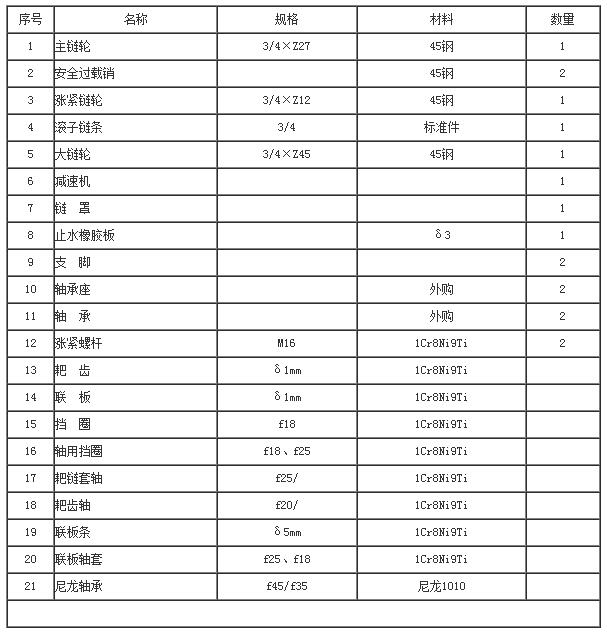

    四、回转式格栅除污机部件表
